Полиэтиленовые трубы низкого давления (ПНД) широко применяются при строительстве систем водоснабжения, газоснабжения, канализации и промышленных трубопроводов. Надежность таких сетей во многом зависит от качества сварных соединений. При этом важно соблюдать не только температуру нагрева и давление при сварке, но и установленное время охлаждения сварного шва.
Одной из распространенных ошибок при монтаже является преждевременное перемещение трубы после сварки. Пока полиэтилен не остыл и сварное соединение не набрало необходимую прочность, любые смещения, повороты или изгибы могут привести к деформации стыка.
В данной статье специалисты KAZPIPE ELEMENT расскажут, почему нельзя двигать ПНД трубу до полного охлаждения сварного шва, от чего зависит время охлаждения и какие ошибки могут снизить надежность трубопровода.
Почему сварной шов ПНД трубы должен полностью остыть
При стыковой сварке торцы полиэтиленовых труб нагреваются до пластичного состояния, после чего соединяются под определенным давлением. В результате расплавленные поверхности образуют единое сварное соединение.
Однако сразу после соединения материал остается горячим и относительно мягким. В этот момент сварной шов еще не обладает необходимой механической прочностью.
По мере охлаждения полиэтилен постепенно становится жестче, а сварное соединение стабилизируется. Именно поэтому трубу необходимо удерживать в неподвижном положении до завершения технологического времени охлаждения.
Если начать перемещать трубу раньше установленного срока, в зоне сварного шва могут возникнуть дополнительные механические нагрузки.
Что происходит при преждевременном перемещении трубы
Если ПНД трубу освободить из зажимов или начать перемещать слишком рано, возможно появление следующих дефектов:
- смещение труб относительно друг друга;
- нарушение соосности трубопровода;
- деформация сварочного грата;
- растяжение нагретого участка;
- появление внутренних напряжений;
- снижение прочности сварного соединения;
- нарушение герметичности трубопровода.
Особенно опасны боковые нагрузки. Например, если длинный участок трубы начинает изгибаться под собственным весом сразу после сварки, нагрузка передается непосредственно на еще не остывший сварной шов.
Внешне такое соединение может выглядеть нормально, однако его механическая прочность может быть снижена.
Почему ПНД трубу охлаждают в зажимах сварочного аппарата

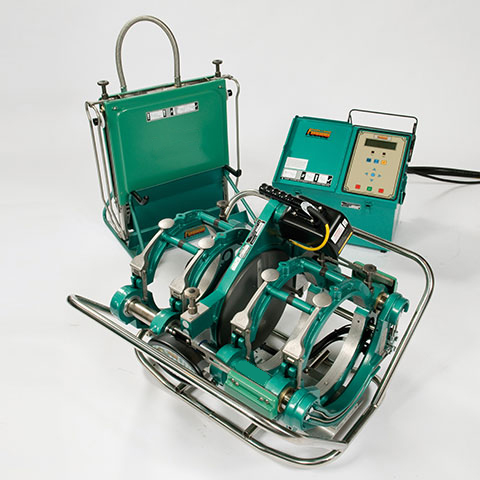

При выполнении стыковой сварки сварочное оборудование для ПНД труб не только соединяет нагретые торцы, но и удерживает трубы в правильном положении.
Центратор обеспечивает:
- правильную соосность труб;
- отсутствие смещения соединяемых элементов;
- равномерное распределение усилия;
- стабильное положение сварного шва;
- защиту соединения от внешних нагрузок.
После соединения торцов труба должна оставаться зафиксированной до завершения установленного времени охлаждения.
Преждевременное раскрытие зажимов может привести к смещению соединения, особенно при сварке труб среднего и большого диаметра.
Сколько времени должно охлаждаться сварное соединение ПНД
Единого времени охлаждения для всех полиэтиленовых труб не существует. Продолжительность этого этапа зависит сразу от нескольких параметров.
Основное влияние оказывают:
- наружный диаметр трубы;
- толщина стенки;
- значение SDR;
- марка полиэтилена;
- температура окружающей среды;
- температура нагревательного элемента;
- параметры сварочного оборудования;
- условия выполнения монтажных работ.
Чем больше толщина стенки трубы, тем дольше материал сохраняет высокую температуру.
При этом нельзя ориентироваться только на температуру наружной поверхности. Снаружи сварной шов может казаться уже холодным, в то время как внутри материала температура остается достаточно высокой.
Поэтому время охлаждения ПНД трубы после сварки необходимо определять по технологической карте, таблицам сварочных параметров или инструкции используемого оборудования.
Можно ли сократить время охлаждения ПНД трубы
Сокращать установленное время охлаждения не рекомендуется. Попытка ускорить монтаж за счет преждевременного снятия трубы из центратора может привести к необходимости полностью переделывать соединение.
Также не следует искусственно охлаждать сварной шов водой, снегом или сильным потоком холодного воздуха, если это не предусмотрено технологией.
Резкое охлаждение может привести к неравномерному снижению температуры материала.
Оптимальный вариант — естественное охлаждение соединения в зафиксированном положении.
Когда можно перемещать ПНД трубу после сварки
Перемещение трубы допускается после завершения установленного технологического времени охлаждения.
При этом после снятия трубы из сварочного аппарата также рекомендуется избегать:
- ударных нагрузок;
- резких изгибов;
- сильного натяжения;
- падения трубы;
- протягивания сварного шва по грунту;
- установки тяжелых элементов непосредственно возле соединения.
Особенно осторожно следует работать с трубами большого диаметра. Их собственный вес способен создавать значительную нагрузку на сварное соединение.
Для перемещения таких труб применяются роликовые опоры, подставки и другое вспомогательное оборудование для монтажа ПНД труб.
Почему важна правильная соосность при охлаждении
Даже качественно выполненная сварка может потерять часть прочности, если трубы начинают смещаться в процессе охлаждения.
Правильная соосность обеспечивает:
- равномерное распределение давления внутри трубопровода;
- отсутствие локальных механических напряжений;
- стабильную геометрию сварного соединения;
- минимальный риск деформации стыка;
- надежную работу трубопровода под давлением.
Перед началом сварки необходимо правильно установить трубы в центраторе, проверить их положение и исключить воздействие внешних нагрузок.
Если труба лежит на неровной поверхности или находится под изгибающим усилием, после освобождения зажимов она может начать перемещаться самостоятельно.
Какие ошибки чаще всего допускают при охлаждении сварного шва
На практике проблемы возникают не только из-за слишком раннего перемещения трубы.
Среди наиболее распространенных ошибок можно выделить:
- Преждевременное открытие центратора.
- Попытку ускорить охлаждение водой.
- Перемещение трубы сразу после снятия из зажимов.
- Отсутствие опор под длинными участками трубопровода.
- Сварку труб, находящихся под механическим напряжением.
- Игнорирование температуры окружающей среды.
- Несоблюдение параметров сварочного цикла.
Каждая из этих ошибок способна отрицательно повлиять на качество сварного соединения.
Почему качество охлаждения влияет на срок службы трубопровода
Сварной шов является одним из наиболее ответственных участков полиэтиленового трубопровода. При правильном выполнении технологии соединение должно обеспечивать надежную эксплуатацию всей системы.
Время охлаждения является такой же важной частью сварочного процесса, как подготовка поверхности, нагрев и соединение труб.
Если перемещать ПНД трубу до полного охлаждения сварного шва, повышается риск возникновения внутренних напряжений, деформации и снижения прочности соединения.
Поэтому профессиональный монтаж предполагает строгое соблюдение всех этапов сварочного цикла.
Оборудование для сварки и монтажа ПНД труб купить в Казахстане с доставкой
Для получения надежного сварного соединения важно использовать качественные трубы, фитинги, сварочные аппараты и вспомогательный инструмент.
Компания KAZPIPE ELEMENT предлагает полиэтиленовые трубы и фитинги и оборудование для стыковой и электромуфтовой сварки пнд труб.
Соблюдение технологии сварки ПНД труб, правильная фиксация соединения и выдерживание необходимого времени охлаждения позволяют снизить риск брака, обеспечить герметичность трубопровода и повысить надежность инженерной системы в процессе эксплуатации.
