Фланцевые соединения в полиэтиленовых (ПЭ/ПНД) трубопроводах применяют там, где нужно подключиться к арматуре, насосному оборудованию, стальным участкам или сделать разборный узел для обслуживания. Один из самых удобных вариантов — интегрированный фланец с втулкой: элемент, в котором фланцевая часть и втулка под фланец выполнены как единое изделие. В ассортименте KAZPIPE ELEMENT такие решения востребованы для водоснабжения и технологических линий, где важны скорость монтажа и надежная геометрия узла.
Что такое интегрированный фланец с втулкой и где он используется

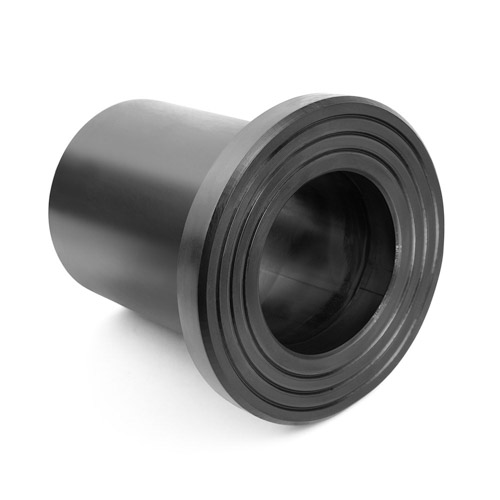

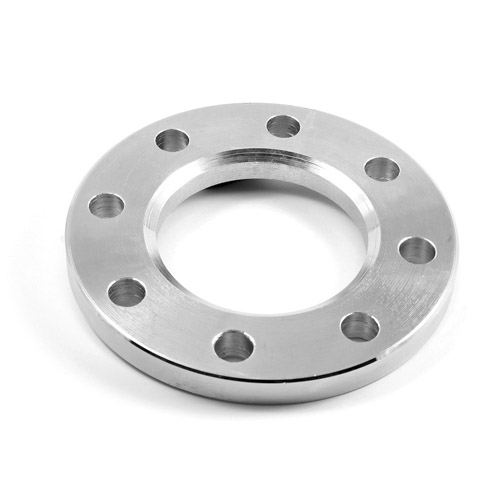

Классический фланцевый узел на ПНД трубе обычно собирается из трех компонентов: втулка под фланец + стальной (или пластиковый) фланец + прокладка. Интегрированный вариант объединяет фланец и втулку в одной детали. Это упрощает сборку, снижает риск ошибок и сокращает число “слабых мест” на стыке.
Интегрированный фланец с втулкой используют для:
- подключения шаровых кранов, задвижек, фильтров, насосов;
- соединения ПЭ трубопровода с фланцевой арматурой;
- узлов, которые периодически разбирают для ревизии;
- переходов между участками трубопровода, где требуется разъемность.
Преимущества интегрированного фланца с втулкой
1) Быстрее монтаж и меньше деталей
Когда фланец и втулка объединены, монтажник работает с одной позицией вместо двух. Это ускоряет сборку фланцевого соединения и снижает вероятность “забыли прокладку/перепутали комплектующие”.
2) Правильная соосность и стабильная геометрия узла
В классической схеме втулка и фланец могут “гулять” относительно друг друга, особенно при неудобных условиях монтажа. Интегрированная деталь обеспечивает более предсказуемую геометрию, что важно для герметичности фланцевого соединения.
3) Меньше риска перекоса и протечек
Перекос, несоосность, неравномерная затяжка — частые причины, почему “течет фланец”. Интегрированный фланец с втулкой упрощает центровку, а значит повышает шанс получить герметичный узел с первого раза.
4) Удобно в стесненных местах
Когда нет места для маневра ключом, проще установить компактный элемент и аккуратно стянуть болты по кругу. Для монтажей в колодцах и камерах это заметный плюс.
5) Понятная комплектация под закупку и склад
Для снабжения выгодно: меньше артикулов, проще подобрать позицию под диаметр и SDR, меньше “пересорт” на объекте.
Ограничения и нюансы, о которых важно знать
Интегрированный фланец с втулкой — не “универсальная таблетка”. У него есть особенности, которые нужно учитывать при проектировании и покупке.
1) Ограничения по совместимости стандартов
Фланцевые соединения зависят от стандартов сверловки и диаметра. При подборе важно, чтобы интегрированный фланец соответствовал ответной части (арматуре/стальному фланцу). Если стандарты разные, герметичность не спасет даже лучшая прокладка.
2) Температурные и средовые условия
ПЭ элементы имеют свои пределы по температуре и химической стойкости. Для горячих сред или агрессивной химии может потребоваться другое решение, либо подбор материалов прокладки (например, EPDM прокладка подходит не для всех сред).
3) Требовательность к правильной затяжке болтов
Даже идеальная геометрия не отменяет правила: затяжку выполняют крест-накрест, поэтапно, с равномерным моментом. Перетяжка может деформировать узел и “выдавить” прокладку, недотяжка — дать микропротечки.
4) Не заменяет расчет и грамотные опоры
Фланцевый узел не должен принимать на себя изгибающие нагрузки. Если нет опор/анкеровки, трубопровод “ведет”, фланец работает как рычаг — и течь появляется даже при правильной сборке.
5) Ремонтопригодность и замена компонентов
В классической схеме можно заменить отдельно фланец или втулку. В интегрированном варианте чаще меняют деталь целиком — это нужно учитывать по бюджету и наличию на складе.
Как выбрать интегрированный фланец с втулкой
Чтобы узел служил долго, при выборе ориентируйтесь на:
- диаметр трубы и SDR (SDR 11, SDR 17 и др.);
- тип трубопровода: ПНД для воды или другой среды;
- стандарт ответного фланца/арматуры;
- прокладку: EPDM для воды и типовых условий, либо иной материал под среду;
- условия монтажа: колодец/камера/траншея — иногда интегрированный вариант выигрывает именно из-за удобства.
Купить интегрированный фланец с втулкой в Казахстане с доставкой
Компания KAZPIPE ELEMENT поставляет комплектующие для ПЭ трубопроводов: фланцевые решения, втулки, прокладки и арматуру для надежных разборных соединений. Мы помогаем подобрать интегрированный фланец с втулкой под ваш диаметр, SDR и тип применения — чтобы фланцевое соединение было герметичным и ремонтопригодным.
Нужен подбор? Оставьте заявку в KAZPIPE ELEMENT — подскажем оптимальное решение для вашего трубопровода и комплектацию узла (фланец, прокладка, крепеж).
