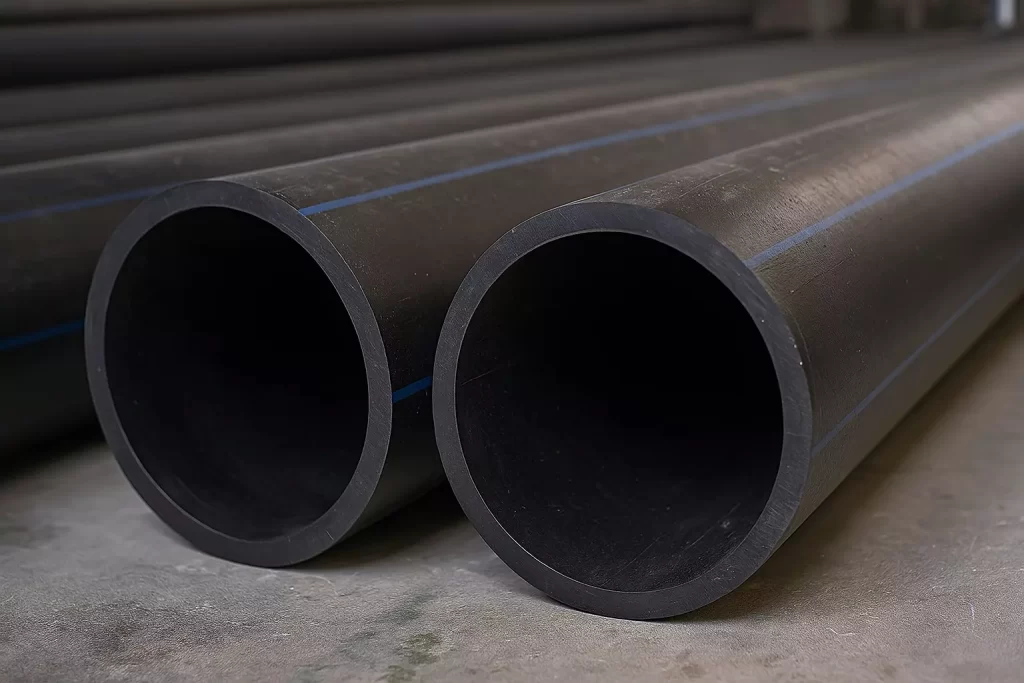

Полиэтиленовые трубы (ПЭ, ПНД) ценят за гибкость: на поворотах часто можно обойтись без отвода, ускорить монтаж и сократить число соединений. Но «гнуть сколько угодно» нельзя — слишком малый радиус изгиба приводит к овальности, заломам, остаточным напряжениям и снижению ресурса трубопровода. Ниже — понятные ограничения, практические формулы и таблицы минимальных радиусов для ПЭ труб, которые помогут подобрать правильное решение для проекта и монтажа.
Что такое радиус изгиба ПЭ труб и почему он важен
Радиус изгиба — это радиус дуги, по которой изгибают трубу. Чем меньше радиус, тем сильнее деформация стенки. Для полиэтиленовых труб критичны:
- овальность (сечение становится «яйцом»),
- складка/залом на внутренней стороне дуги,
- микротрещины и остаточные напряжения,
- ухудшение пропускной способности и рост потерь давления.
Поэтому минимальный радиус изгиба ПЭ трубы задают по правилу «не ниже допустимого», чтобы труба сохранила геометрию и прочность.
От чего зависит минимальный радиус изгиба ПЭ труб
На практике минимальный радиус изгиба зависит от пяти факторов:
- Наружный диаметр (DN/OD) — чем больше диаметр, тем больше должен быть радиус.
- Толщина стенки / SDR — труба с меньшим SDR (толще стенка) обычно менее «податлива» к изгибу.
- Температура — на холоде ПНД становится жёстче, а риск залома растёт.
- Способ монтажа — вручную, с направляющими, на роликах, прогревом.
- Наличие давления — изгиб под давлением и с «живой» линией всегда более рискованный.
Важно: резкие изгибы рядом со сварными/электросварными соединениями, седёлками и переходами ПЭ/сталь не допускаются — оставляйте прямой участок.
Базовое правило: Rmin = k × D
Для большинства монтажных ситуаций используют приближённое правило:
Rmin = k × D,
где D — наружный диаметр трубы, k — коэффициент условий изгиба.
Ориентиры по коэффициенту k:
- Холодная укладка без прогрева (типовой монтаж): k = 25–30
- Аккуратная укладка на роликах/направляющих: k = 20–25
- Гибка с контролируемым прогревом (при соблюдении технологии): k = 15–20
Таблица минимальных радиусов изгиба ПЭ труб
Ниже — практичная таблица для быстрой оценки радиуса изгиба полиэтиленовых труб при холодной укладке (берём k = 25D как безопасный минимум для стройплощадки).
| Наружный диаметр D, мм | Rmin ≈ 25D, мм | Rmin, м |
|---|---|---|
| 20 | 500 | 0,50 |
| 25 | 625 | 0,63 |
| 32 | 800 | 0,80 |
| 40 | 1000 | 1,00 |
| 50 | 1250 | 1,25 |
| 63 | 1575 | 1,58 |
| 75 | 1875 | 1,88 |
| 90 | 2250 | 2,25 |
| 110 | 2750 | 2,75 |
| 160 | 4000 | 4,00 |
| 200 | 5000 | 5,00 |
| 250 | 6250 | 6,25 |
| 315 | 7875 | 7,88 |
Ограничения и важные правила монтажа
Чтобы гибка ПЭ труб была безопасной, соблюдайте простые ограничения:
1) Не делайте изгиб «на колене».
Локальная нагрузка почти всегда даёт залом. Используйте плавный радиус, направляющие или шаблон.
2) Контролируйте температуру.
В мороз труба «дубеет», поэтому радиус изгиба увеличивают. Если холодно — лучше отказаться от гибки и поставить отвод/фитинг.
3) Держите прямые участки у соединений.
Возле стыковой сварки, электросварной муфты, седёлки/врезки — оставляйте прямую часть, чтобы не нагружать зону соединения.
4) Не допускайте овальности.
Если сечение заметно «сплющилось», это сигнал, что радиус слишком мал или технология нарушена.
5) Не изгибайте трубу с повреждениями.
Царапины, надрезы, следы ударов в зоне изгиба повышают риск разрушения.
Когда лучше не гнуть ПЭ трубы, а поставить фитинг
Гибка не всегда выгодна. Поворот лучше выполнить фитингом, если:
- нужен малый радиус (ограничено место),
- рядом расположены фланцы, переходы, задвижки, краны,
- линия ответственная (газ, магистраль, высокое давление),
- монтаж ведётся при низкой температуре.
В таких случаях безопаснее применять стыковые отводы, электросварные отводы 45°/90°, либо фланцевые решения — всё это есть в ассортименте KAZPIPE ELEMENT.
Минимальный радиус изгиба полиэтиленовых труб — один из ключевых параметров долговечности. Для типовой холодной укладки ориентируйтесь на Rmin ≈ 25D, увеличивайте радиус в холод и не нагружайте зоны соединений. Если сомневаетесь — поворот лучше выполнить фитингом.
