Электросварные муфты для ПНД труб применяются там, где важны герметичность, скорость монтажа и надежность соединения — в водоснабжении, газовых сетях, напорной канализации и технологических линиях. Но чтобы узел служил десятилетиями, важно правильно выбрать муфту не только по диаметру, а и по SDR. Ниже разберём, чем отличаются электросварные муфты SDR 7,4 / SDR 11 / SDR 17, где они используются и как не ошибиться при подборе.
Что такое SDR и почему он важен для электросварной муфты
SDR (Standard Dimension Ratio) — это отношение наружного диаметра трубы к толщине её стенки. Проще говоря: чем меньше SDR, тем толще стенка и тем выше допустимое давление при одинаковом диаметре.
Для электросварного соединения SDR важен по двум причинам:
- Совместимость по геометрии: труба должна корректно входить в муфту и обеспечивать нужный прижим.
- Расчетная прочность узла: соединение должно соответствовать классу давления трубы и проектным параметрам сети.
Классическая ошибка — “взять муфту по диаметру и всё”. На практике одинаковый диаметр может быть у трубы SDR 7,4 и SDR 17, но стенка будет разной — значит, разный рабочий диапазон и требования к узлу.

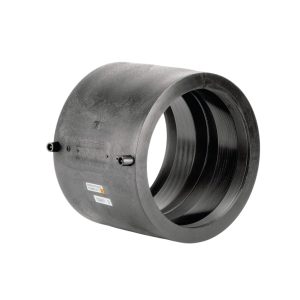

Электросварные муфты SDR 7,4: когда нужна максимальная прочность
Муфта электросварная SDR 7,4 применяется, когда сеть рассчитана на высокие давления и повышенные требования к надежности. Обычно это:
- ответственные участки водопроводов высокого давления;
- технологические линии на предприятиях;
- отдельные решения в газораспределении (по проекту и нормативам).
Плюсы:
- высокая прочность соединения при корректной сварке;
- устойчивость к нагрузкам, вибрациям и гидравлическим режимам;
- надежный выбор для объектов, где ремонт “дорогой”.
На что обратить внимание:
- важно точно подобрать муфту под материал и SDR трубы (PE80/PE100);
- особенно критична подготовка поверхности (зачистка/обезжиривание/центровка).

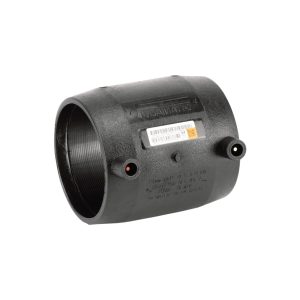

Электросварные муфты SDR 11: универсальный стандарт для большинства проектов
Электросварная муфта SDR 11 — один из самых популярных вариантов для напорных трубопроводов. Её выбирают за баланс прочности и доступности, а также широкую применяемость:
- наружные сети водоснабжения;
- напорная канализация;
- технологические трубопроводы;
- узлы подключения, ремонты и врезки, где удобнее электромуфтовая сварка.
Почему SDR 11 часто “золотая середина”:
- достаточный запас по прочности для распространённых задач;
- много типоразмеров на складе;
- легко закладывается в проекты и сметы.
Совет от KAZPIPE ELEMENT: если проект не требует “максимального давления”, SDR 11 обычно закрывает потребности и дает отличный ресурс при соблюдении технологии.

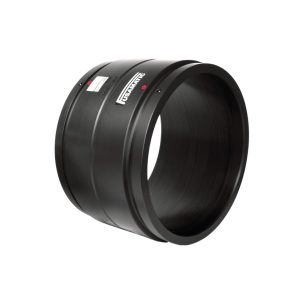

Электросварные муфты SDR 17: решение для умеренных нагрузок и экономичных проектов
Электросварная муфта SDR 17 используется в сетях с умеренным давлением и там, где важна экономичность при сохранении надежности:
- распределительные линии водоснабжения с меньшим давлением;
- второстепенные участки магистралей;
- технологические сети, где параметры давления ниже.
Преимущества:
- оптимальная стоимость при большой протяженности трубопроводов;
- удобна в проектах, где давление ограничено расчетом.
Важно: SDR 17 не “хуже”, он просто для других условий. Ошибка — ставить SDR 17 там, где по расчету нужен SDR 11 или 7,4. В таком случае риски аварий и протечек растут.
Как правильно подобрать электросварную муфту: быстрый чек-лист
Чтобы выбрать электросварные муфты под ваш объект, используйте 5 шагов:
- Определите трубу: материал (PE80/PE100), диаметр, SDR.
- Сверьте рабочие параметры сети: давление, температура, среда (вода/газ/тех.).
- Подберите муфту по SDR и диаметру: муфта должна соответствовать трубе.
- Учитывайте технологию монтажа: электромуфтовая сварка требует фиксации и качественной подготовки поверхности.
- Выбирайте поставщика с ассортиментом и консультацией: так проще собрать комплект “труба + муфты + переходы + арматура”.
Купить электросварные муфты в Казахстане с доставкой
На практике электросварная муфта — это не просто фитинг, а узел надежности. В KAZPIPE ELEMENT вы можете подобрать электросварные муфты SDR 7,4 / 11 / 17 под конкретные параметры трубопровода, а также собрать полный комплект: трубы ПНД, переходы, отводы, запорную арматуру и оборудование для электромуфтовой сварки.
Если вы хотите снизить риск брака, ускорить монтаж и получить устойчивую герметичность на годы — выбирайте муфты по SDR и собирайте узел правильно.
