Развитие полиэтиленовых трубопроводов в водоснабжении и газораспределении привело к тому, что всё больше ответвлений и подключений выполняют без сложных фланцевых узлов и “самодельных” врезок. Одним из наиболее технологичных решений стала электросварная седелка — фитинг, который позволяет выполнить врезку в ПНД трубу с высокой повторяемостью качества при соблюдении технологии.
Эта статья предназначена для монтажников и инженеров и подробно объясняет, как правильно подготовить поверхность трубы и зафиксировать узел, чтобы электромуфтовая сварка прошла без брака и соединение оставалось герметичным на протяжении всего срока службы сети.
Что такое электросварная седелка и как она работает

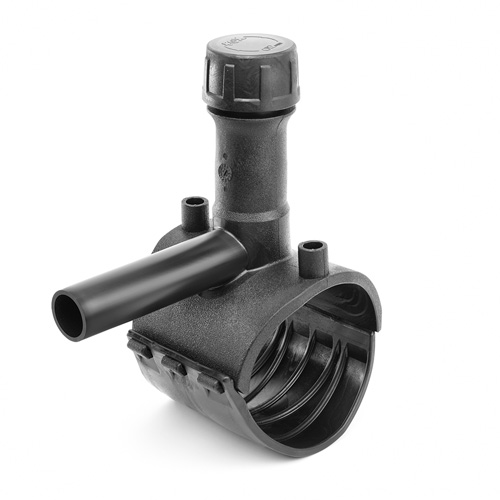

Седелка электросварная — это накладной фитинг, который устанавливается на поверхность полиэтиленовой трубы и приваривается к ней при помощи встроенной нагревательной спирали (как у электромуфтовых фитингов).
После подачи тока от электромуфтового сварочного аппарата внутренний слой полиэтилена седелки и подготовленный слой трубы расплавляются и формируют монолитное соединение. В результате получается прочный узел для дальнейшего монтажа резьбового/фланцевого выхода, вентиля или устройства для врезки.
Где применяются электросварные седелки
Электросварные седелки используют в тех случаях, когда требуется надёжное ответвление от основной линии:
- Водоснабжение: подключение потребителей, узлы распределения, временные/постоянные врезки.
- Газовые сети (низкое и среднее давление): ответвления и сервисные подключения при соблюдении требований проекта и регламентов.
- Промышленные трубопроводы: нейтральные жидкости, техническая вода, технологические линии.
- Ремонт и реконструкция: когда нужно добавить ответвление без полной разборки участка.
Почему качество зависит именно от подготовки поверхности
Электромуфтовая сварка “прощает” меньше ошибок, чем кажется. Основные причины брака при монтаже седелки — это не аппарат и не фитинг, а:
- окисленный слой полиэтилена на трубе;
- грязь, песок, влага в зоне сварки;
- слабая фиксация, из-за которой седелка смещается во время нагрева.
Поэтому две главные операции — правильная зачистка/обработка поверхности и жёсткая фиксация седелки.
Подготовка к монтажу: что должно быть на объекте
Чтобы монтаж прошёл правильно и без “замены инструментов по ходу”, заранее подготовьте:
- электросварную седелку нужного диаметра и SDR;
- аппарат для электромуфтовой сварки (электромуфтовый сварочный аппарат);
- инструмент для снятия окисленного слоя (скребок/скрейпер для ПЭ);
- безворсовые салфетки и рекомендованный очиститель/обезжириватель;
- маркер и рулетку;
- штатные ремни/болты/струбцины для фиксации (в зависимости от конструкции седелки).
Правильная подготовка поверхности под электросварную седелку
1) Очистка участка
Перед любой обработкой труба должна быть сухой и чистой. Уберите:
- грязь и пыль;
- наледь/воду/конденсат;
- остатки грунта и песка.
Если труба мокрая — сварка превращается в лотерею: в зоне контакта появляются дефекты, а качество соединения становится нестабильным.
2) Разметка зоны монтажа
Разметьте:
- ось будущего ответвления;
- границы зоны зачистки (с запасом относительно пятна контакта седелки).
Это помогает не “зацепить” лишнее и не оставить неочищенные участки.
3) Снятие окисленного слоя (скрейпинг)
Скрейпинг — обязательная операция. Полиэтилен на воздухе образует тонкую окисленную плёнку, которая ухудшает сваривание.
Как делать правильно:
- снимайте слой равномерно по всей зоне контакта;
- не оставляйте “островков” без обработки;
- не перегревайте поверхность трением;
- не используйте наждачку как замену скребку (она даёт пыль и нерегулярную шероховатость).
После зачистки не касайтесь участка руками: жир и микрочастицы — частая причина утечки на границе шва.
4) Обезжиривание
Протрите зону безворсовой салфеткой с подходящим средством, затем дайте поверхности высохнуть.
Задача обезжиривания — убрать остатки пыли и следы загрязнений, которые не видны глазом.
Фиксация седелки: как исключить смещение и перекос
Как правильно фиксировать узел
- Установите седелку точно по разметке.
- Зафиксируйте штатными болтами/ремнями/струбцинами.
- Затягивайте равномерно, без перекоса, контролируя прилегание по всей площади.
Седелка должна сидеть плотно, но без “перетяга”. Излишнее усилие может:
- деформировать корпус седелки;
- ухудшить геометрию трубы;
- создать локальные зазоры, которые потом проявятся как микроподтёки.
Главная ошибка фиксации
Самая частая проблема — “подтянули по одной стороне”, седелка встала под углом, контакт стал неполным. Во время нагрева это почти всегда приводит к снижению качества шва.
Сварка и охлаждение: что важно соблюдать
- Подключите аппарат и задайте параметры по штрих-коду/паспорту фитинга.
- Во время сварочного цикла не трогайте узел и не ослабляйте крепёж.
- После сварки выдержите полное время охлаждения по инструкции к седелке.
Критично: нельзя сверлить/делать врезку/нагружать соединение до окончания охлаждения — расплавленный слой должен стабилизироваться и набрать прочность.
Краткое сравнение: “как надо” и “как нельзя”
| Параметр | Правильно | Ошибка |
|---|---|---|
| Подготовка поверхности | Скрейпер + обезжиривание | Шкурка/по грязи/по мокрому |
| Контакт седелки | Плотное прилегание по всей площади | Перекос, зазор, “на глаз” |
| Фиксация | Равномерная затяжка | Перетяжка или слабое крепление |
| Охлаждение | Выдержано полностью | Ранняя врезка и нагрузка |
Купить электросварные седелки в KAZPIPE ELEMENT с доставкой по Казахстану
Если вам нужна электросварная седелка, комплект для врезки в ПНД трубу, а также надёжный электромуфтовый сварочный аппарат и сопутствующие материалы — в KAZPIPE ELEMENT помогут подобрать решение по диаметру, SDR и условиям монтажа. Это снижает риск пересорта, ошибок в заявке и проблем на объекте.
Грамотная подготовка поверхности и правильная фиксация — это две операции, которые превращают седелку из “просто фитинга” в монолитный узел трубопровода. Соблюдайте технологию — и соединение будет герметичным, долговечным и предсказуемым.
